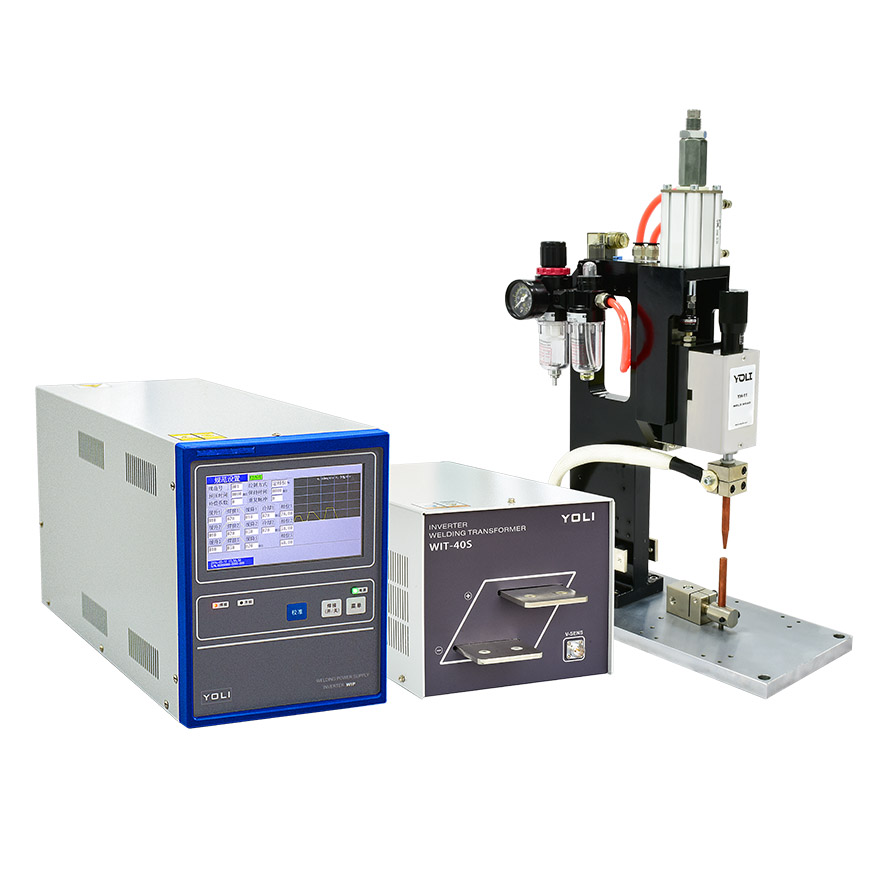

中频逆变直流点焊机 WIP-03C系列

发布日期：2022-09-29 点击：

中频逆变直流电阻焊点焊机

中频逆变直流电阻焊在焊接中具有：焊接合格率高，焊接品质高，焊接速度快，可控性强，成为电阻焊未来发展的趋势。

中频直流焊机相较于传统工频交流焊接优点：

1.中频直流焊机的频率较高，又力逆变焊机的逆变频率一般为2K~4kHZ, 电流调整速度和精度都远远高于传统工频交流焊机。

2.传统交流焊机在放电过程中，具有过零效应，热量不能持续累积，中频逆变直流点焊机是直流电输出，没有过零效应，热量持续累积，能形成稳定高品质的熔核。在焊接一些精密件，轻合金，镀锌板，耐热钢等一些焊接质量要求较高的地方，具有非常大的优势。

3.热能利用率高，节能省电，体积小重量轻。

又力逆变直流焊机的功能特点：

1.4种控制方式可选：次级定电流，次级定电压，次级定功率，脉宽比例调节

2.可实时监测并显示焊接过程中的电流、电压、功率、电阻的波形和数值，实现焊接品质实时跟踪。

3.三段独立通电设置，每段都有缓升、焊接、缓降、冷却设置，适合各种金属焊接，尤其适合一些比较难焊的黄铜钩子压焊、镀层金属的焊接。

4.可最多连续12次脉冲放电。

5.31组焊接规范存储功能，且内置规范复制功能。

6.电流、电压、功率、电阻上下限监控功能，监控范围可调，可以自动检出不良品。

7.内置焊接计数功能。

8.较强的外部通通讯功能，可很好地搭配自动化生产线。

又力逆变直流点焊机性能优势：

1.采用带自反馈的PID 智能控制技术，可在焊接过程中对网压波动等各种外部环境因素变化，自动快速地实行调整，电流控制精度达到0.01KA.

2.内置32位高速CPU, 在频率2K~4kHZ时可实现快速闭环反馈控制。

3.高性能抗干扰技术，能适应复杂的工作环境，保证设备长时间稳定运行。

4.具有多种自检保护措施：如过电流监测功能，无通电监测功能，超负载监测功能，温度异常监测功能，自我诊断功能，来保证电源的安全使用。

5.能实现快速焊接，焊点美观，无虚焊，焊接品质一致性好。

又力中频逆变直流点焊机技术参数：

型号	WIP-40S-03C(A/B)	WIP-55A-03C(A/B)		WIP-70A-03C(A/B)			WIP-100A-03C(A/B)
输入电压 (V)	3Φ380V±10%,50/60HZ
最大输出电流 (A)	200A	200A		200A			300A
控制频率	2k HZ	2k HZ		2k HZ			1kHZ
控制方式	1.次级定电流 2.次级定电压 3.次级定功率 4.脉宽比例调节
热量设定电流: 电压: 功率: 脉宽比例调节:	0.4~4.00KA ; 0.5~9.99V; 0.3~18.00KW; 0.00%~99.00%	0.5~5.5KA ; 0.5~9.99V; 0.3~22.00KW; 0.00%~99.00%	0.7~7.00KA ; 0.5~9.99V; 0.5~29.00KW; 0.00%~99.00%		1.0~9.99KA ; 0.5~9.99V; 0.5~42.00KW; 0.00%~99.00%
阶升阶降功能	有
上下限设置	Current:0~99.99KA; Voltage:0~99.99V; Power:0~99.99KW; Resistance:0~9.999mΩ
波形监测功能	有
时间设定	预压:0~9999ms; 缓升1,2,3: 0~300ms; 焊接1,2,3: 0~300ms; 缓降 1,2,3: 0~300ms; 冷却 : 0~999ms; 保持: 0~9999ms; 焊接脉冲循环: 0~9
缓升缓降	有
焊接规范数	32/63 组
通讯	RS-232/485
冷却方式	强制空冷/水冷						水冷
使用环境	温度5-40℃，湿度90%以下（非冷凝环境）
尺寸	275200510 (HWL)mm	275200510 (HWL)mm		275200510 (HWL)mm			275200510 (HWL)mm
重量 (kg)	15kg	15kg		16kg			16.5kg
匹配变压器	WIT-40S(A/B)	WIT-55A(A/B)		WIT-70A(A/B)			WIT-100A(A/B)
最大短路电流 (A)	4000A(7%)	5500A(5%) 7000A(3%)		7000A(5%) 9000A(3%)			10000A(5%) 13000A(3%)
变压器频率	2k HZ	2k HZ		2k HZ			1kHZ
空载电压	10.0V	12.0V		13.0V			13.0V
额定功率(kVA) (50%)	18KVA	22KVA		29KVA			42KVA
冷却方式	强制空冷	强制空冷/水冷		强制空冷/水冷		水冷
保护	内置温度保护
使用环境	温度5-40℃，湿度90%以下（非冷凝环境）
尺寸 (HWL) (mm)	175(H)200(W)420(L) mm	175(H)200(W)420(L) mm		175(H)200(W)460(L) mm			285(H)210(W)460(L) mm
重量 (kg)	17kg	18kg		24.5kg			30kg

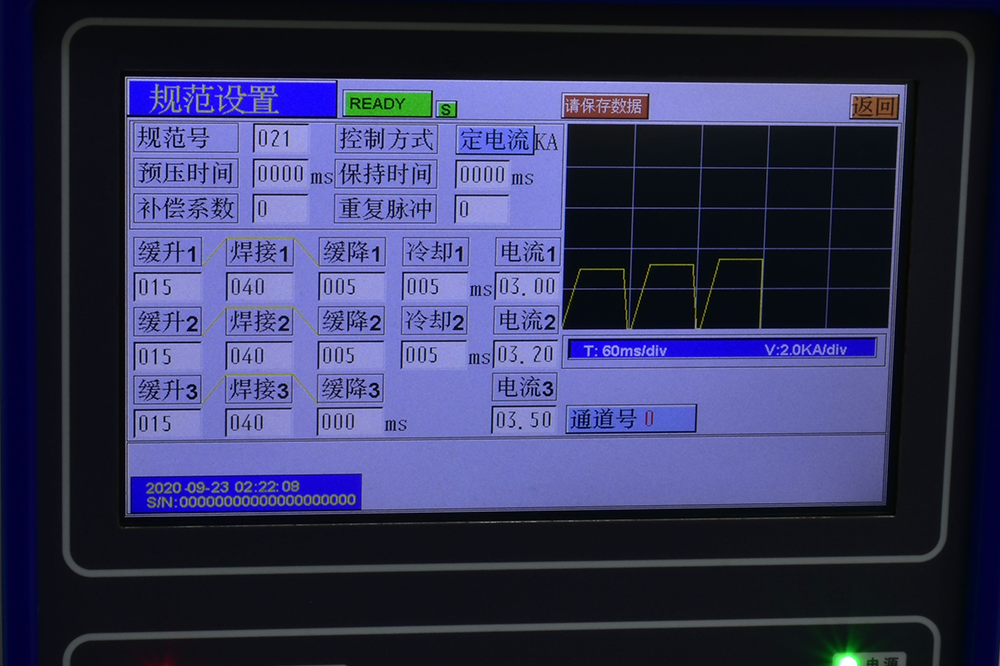

对话界面

具有独立参数的三个焊接放电段。可以根据工件的特性更精确地调整焊接工艺参数和波形，以找到最佳焊接工艺。

实时电流、电压、功率波形监测，可有效跟踪焊接质量，分析焊接不良原因。

电流、电压上下限监控功能，监控范围可调，可自动检测不良品。

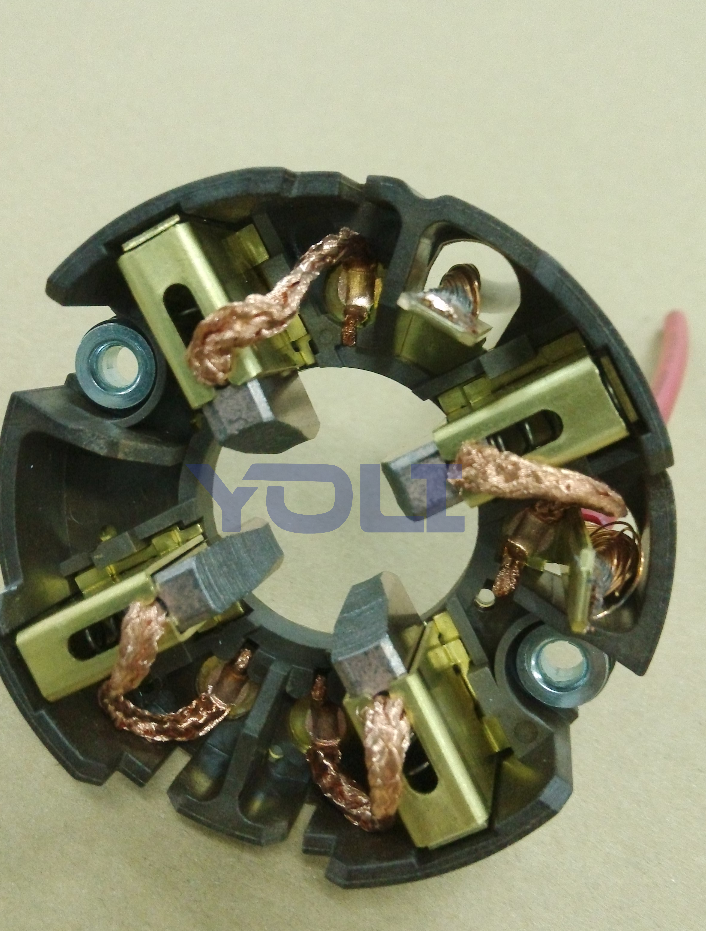

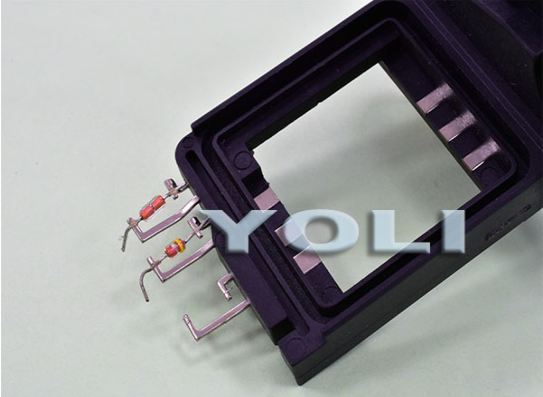

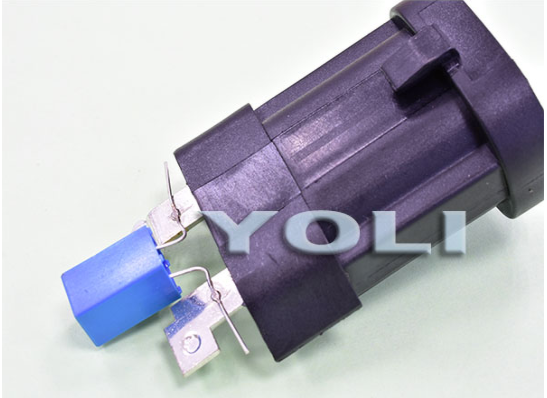

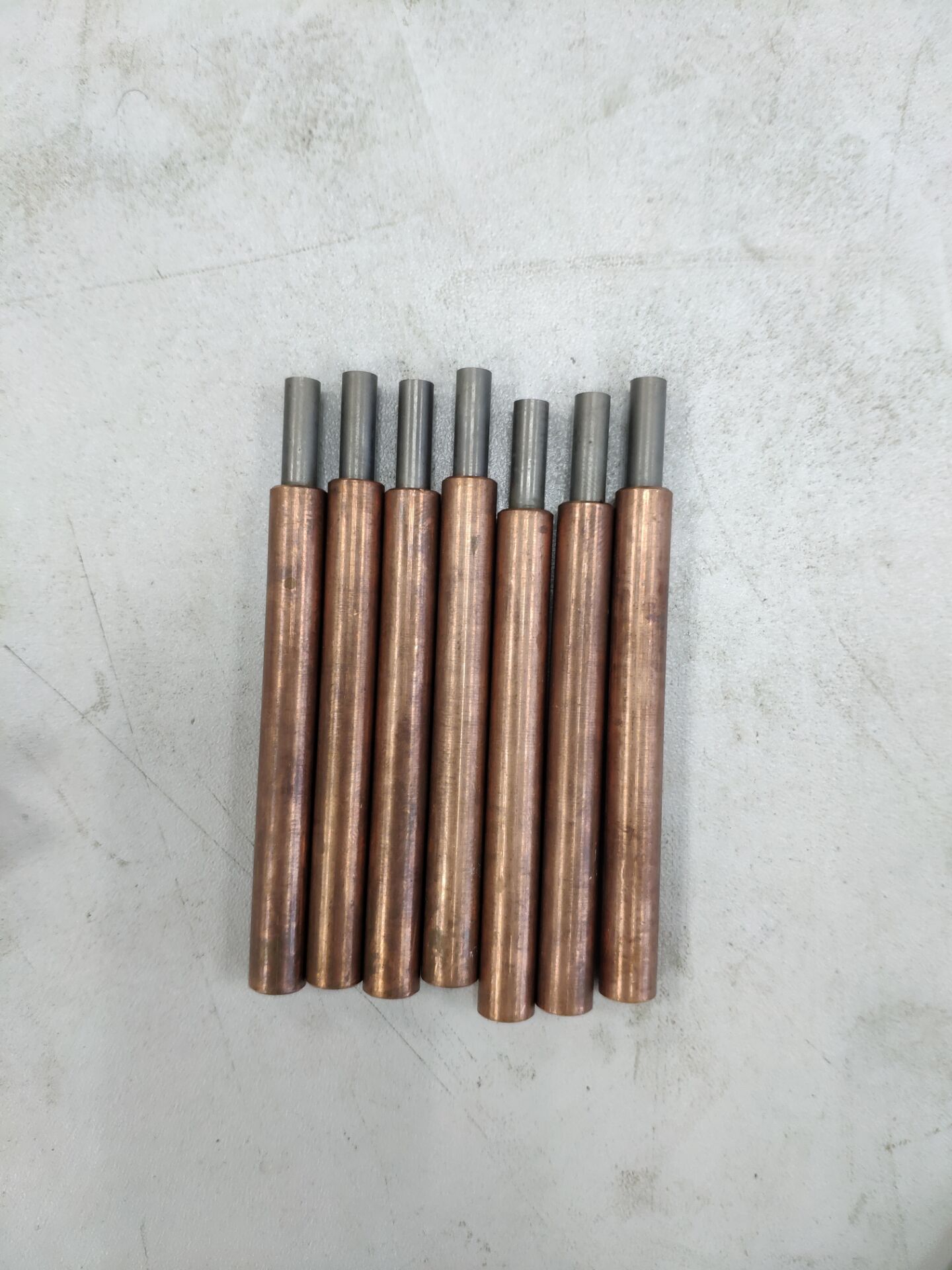

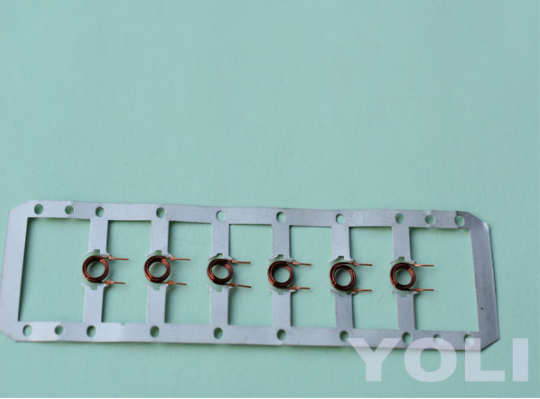

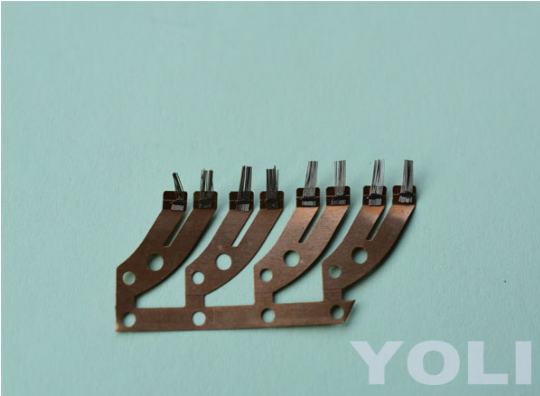

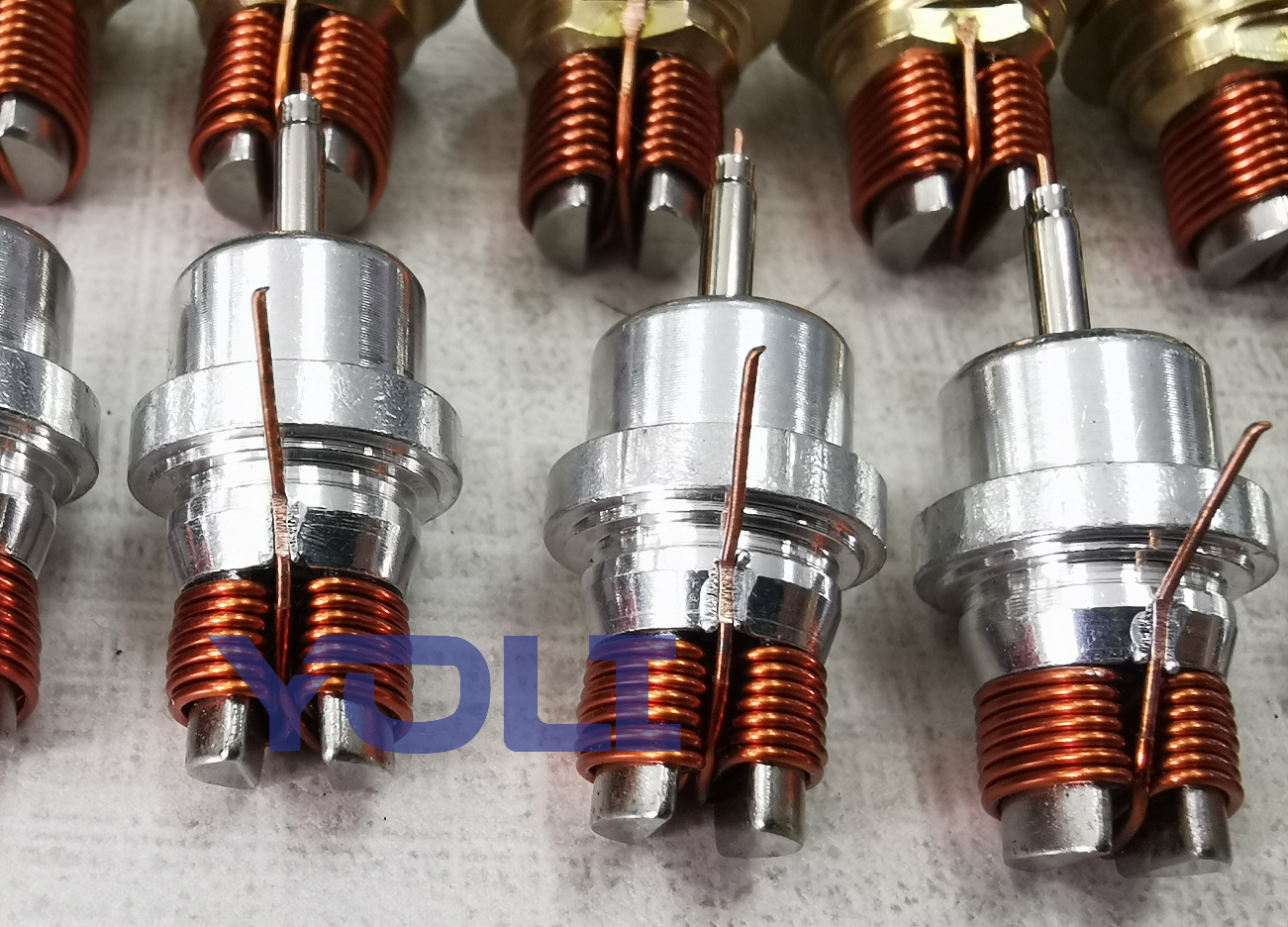

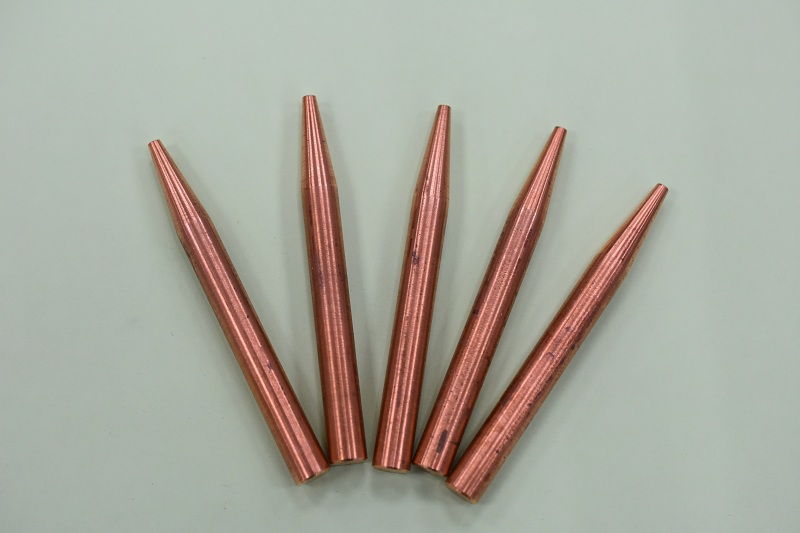

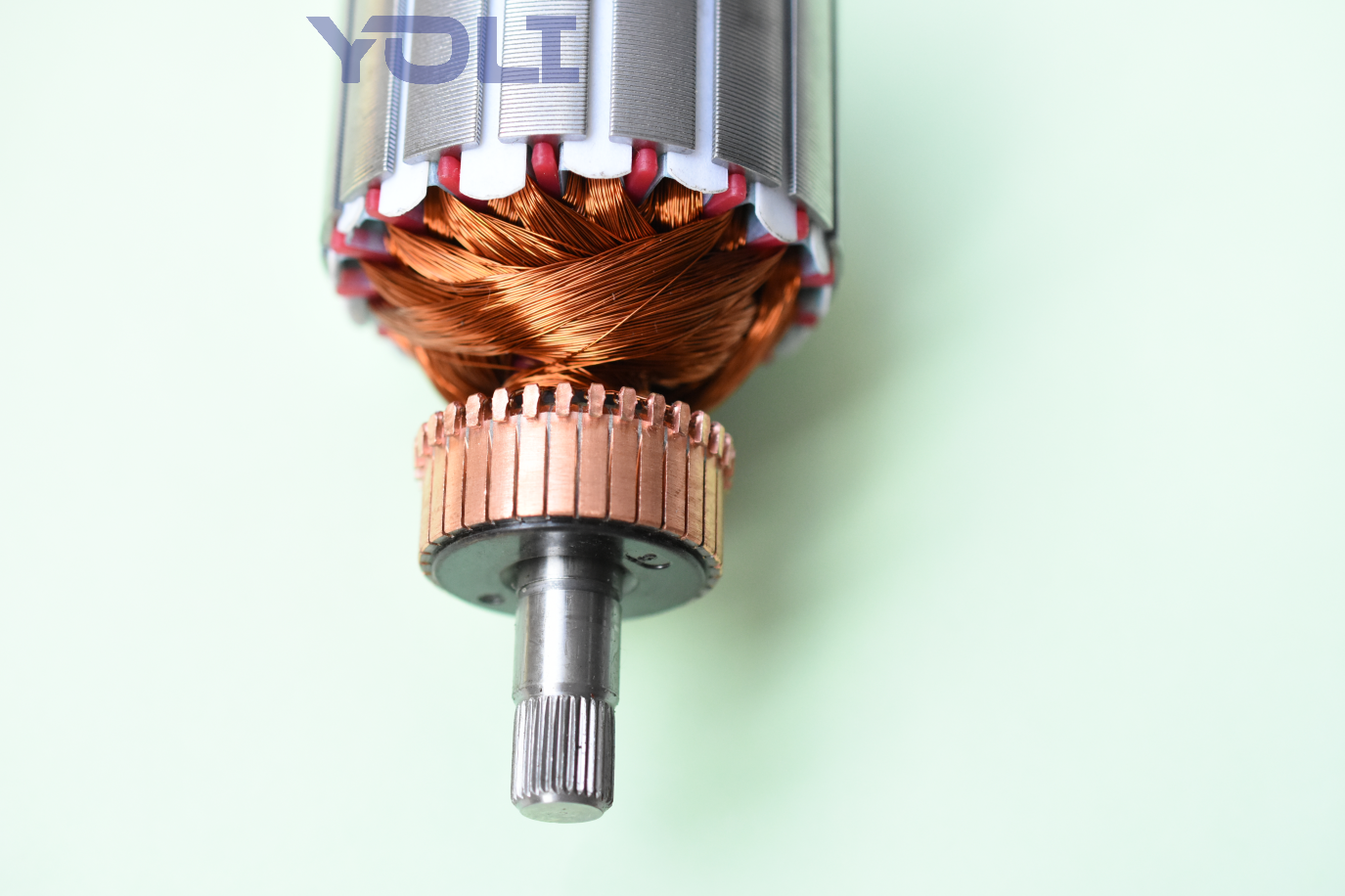

焊接应用案例：

又力光电科技有限公司是专业的精密电阻焊点焊机设备生产厂家，公司成立于2010年，一直致力于研发和制造精密焊接领域内的电阻焊设备，主要产品有：中频逆变电阻焊点焊机，晶体管点焊机、电池点焊机、中频逆变直流电阻焊电源、中频逆变直流电阻焊缝焊电源，逆变变压器等。如您对我们产品感兴趣，欢迎来电咨询，联系电话：13916258836（手机）

上海又力光电科技有限公司 www.shyoli.cn (专业精密点焊机厂家）
