脉冲热压焊机：又称为热压机、热压焊机、恒温热压机。主要应用于手机，电脑、触摸屏、打印设备等生产过程中，应用在USB排线焊接、软排线FFC与软性线路板FPC或者硬性线路板PCB等的焊接工艺中。
脉冲热压焊机原理是： 利用脉冲电流流过钼、钛等具有高电阻特性材料时所产生的焦耳热来加热热压焊头，再由热压焊头通过热传递加热熔融PCB上事先印刷的锡膏，达到焊接的目的。脉冲热压焊温度控制通过焊接在热压头发热部分的热电偶进行实时温度检测，并将其反馈到控制系统进行闭环控制，保证热压头上的温度正确性。

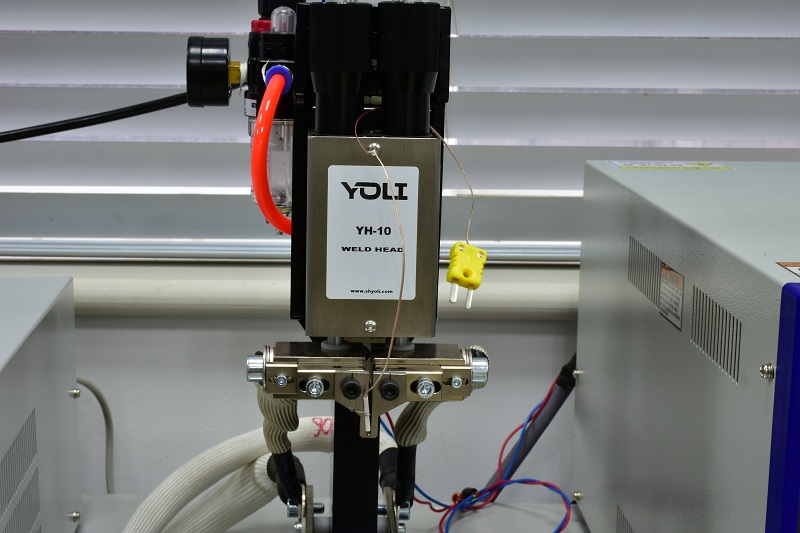

脉冲热压焊机的温度控制系统是整个设备的核心，又力热压焊机温度控制部分采用中频逆变直流控制系统（控制器，逆变变压器，带有热电偶的精密焊接机头），直流电输出，再加上我司开发的又力热压焊精密控制软件，加热过程速度快而且温度控制稳定。
又力热压焊电源
设备特点：
1.温度闭环反馈控制；
2.升温速度快，温度控制精度高于传统的交流型热压焊机；

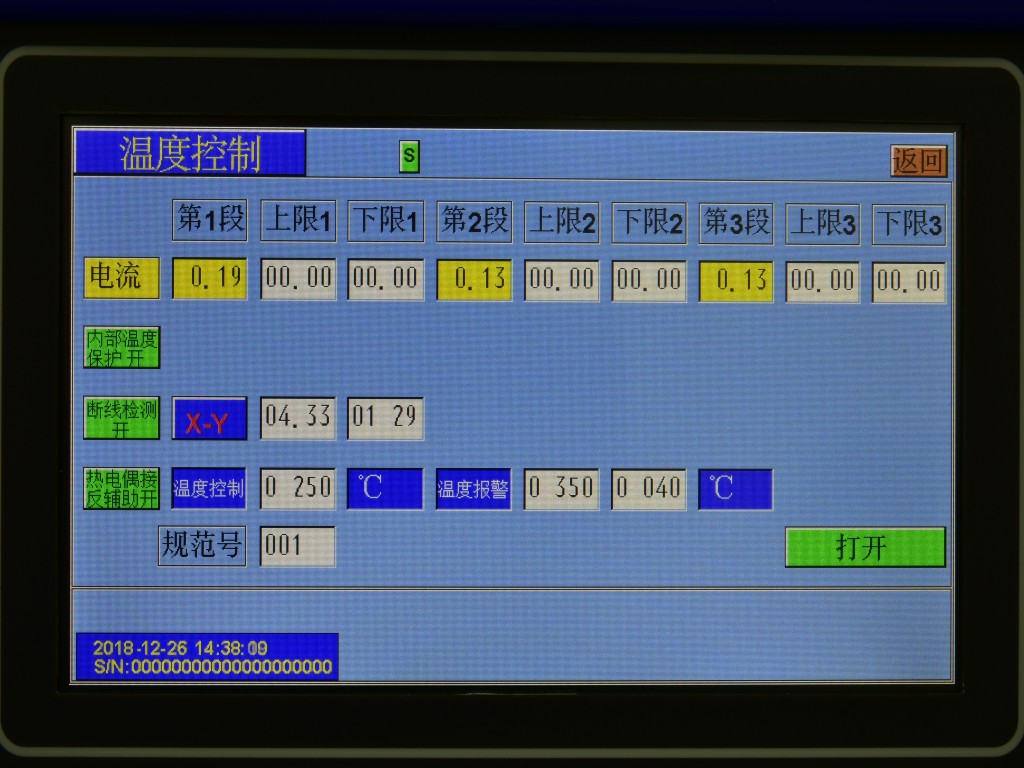

3.温度和时间参数可精确设置；

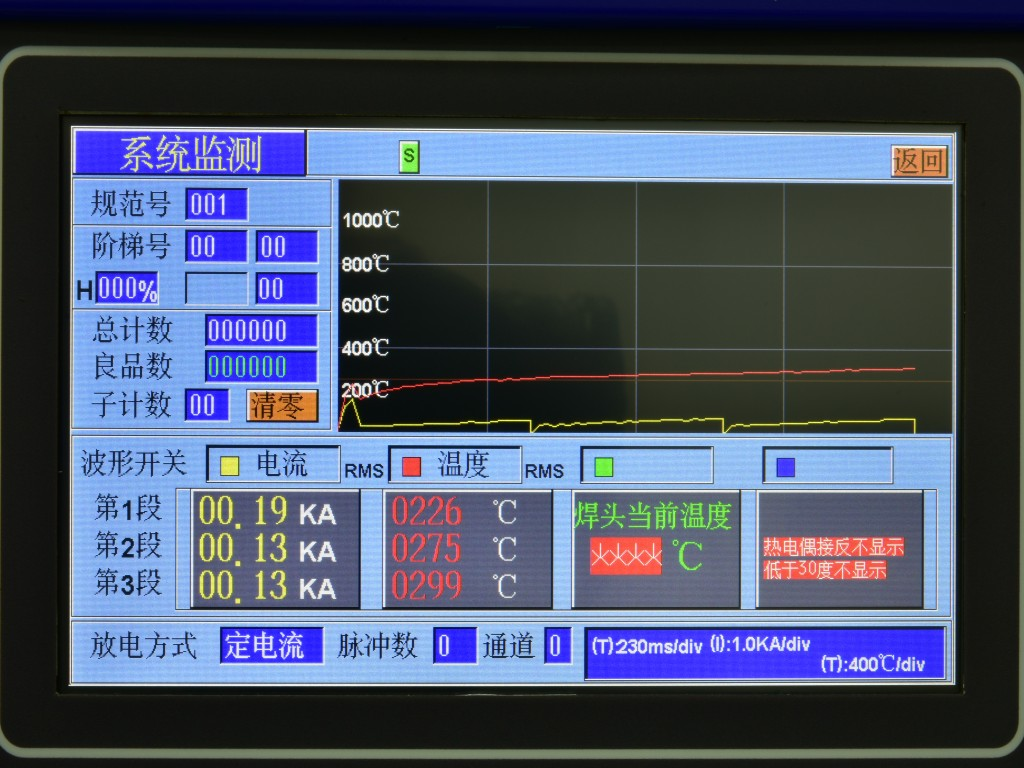

4.实时监控显示焊头温度和电流波形
5.位移和压力监控功能；
6.内置温度过高报警装置；
7.热电偶接反、断开、脱落报警；
8.丰富I/O接口、RS232通讯。
规格参数：
电源型号 | WIP-40S-03CRY | WIP-55A-03CRY | WIP-70A-03CRY |
输入电压(V) | 3Φ380V±10%,50/60HZ | ||
最大输出电流(A) | 200A(5%) | 200A(5%) | 200A(5%) |
频率 | 2k HZ | 2k HZ | 2kHZ |
时间设定 | 预压:0~9.99s; 保持: 0~9.99s; 缓升1,2,3: 0~9.99s;焊接1,2,3: 0~9.99s; | ||
温度设定 | 50~600℃ | 50~600℃ | 50~800℃ |
尺寸 | 275*200*510 (H*W*L)mm | 275*200*510 (H*W*L)mm | 275*200*510 (H*W*L)mm |
重量 (kg) | 15kg | 15.5kg | 16kg |
匹配变压器 | WIT-40S | WIT-55A | WIT-70A |
最大电流(A) | 4000A(7%) | 5500A(5%) | 7000A(5%) |
空载电压 | 10.0V | 12.0V | 13.0V |
额定功率(kVA) (50%) | 18KVA | 22KVA | 29KVA |
冷却方式 | Air | Air | Air/Water |
尺寸(mm) | 175(H)*200(W)*420(L) mm | 175(H)*200(W)*420(L) mm | 285(H)*210(W)*460(L) mm |
重量(kg) | 17kg | 18kg | 24.5kg |
又力光电科技有限公司是专业的精密电阻焊点焊机设备生产厂家，公司成立于2010年，一直致力于研发和制造精密焊接领域内的电阻焊设备，主要产品有：脉冲热压焊机、中频逆变电阻焊点焊机，晶体管点焊机、电池点焊机、中频逆变直流电阻焊电源、中频逆变直流电阻焊缝焊电源，逆变变压器等。如您对我们产品感兴趣，欢迎来电咨询，联系电话：13916258836（手机）
