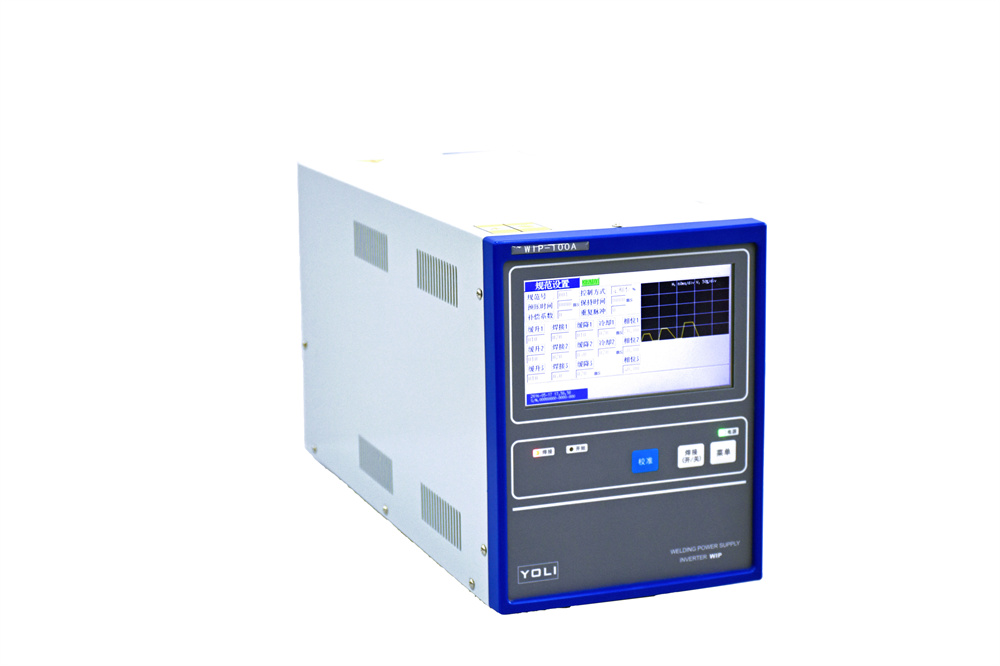

中频逆变直流焊接电源
中频逆变直流电阻焊在焊接中具有：焊接合格率高，焊接品质高，焊接速度快，可控性强，成为电阻焊未来发展的趋势。
中频直流焊机相较于传统工频交流焊机优点：
1.中频直流焊机的频率较高，又力逆变焊机的逆变频率一般为2K~4kHZ, 电流调整速度和精度都远远高于传统工频交流焊机。
2.传统交流焊机在放电过程中，具有过零效应，热量不能持续累积，中频逆变直流点焊机是直流电输出，没有过零效应，热量持续累积，能形成稳定高品质的熔核。在焊接一些精密件，轻合金，镀锌板，耐热钢等一些焊接质量要求较高的地方，具有非常大的优势。
3.热能利用率高，节能省电，体积小重量轻。
又力逆变直流点焊电源的功能特点：
1.4种控制方式可选：次级定电流，次级定电压，次级定功率，脉宽比例调节

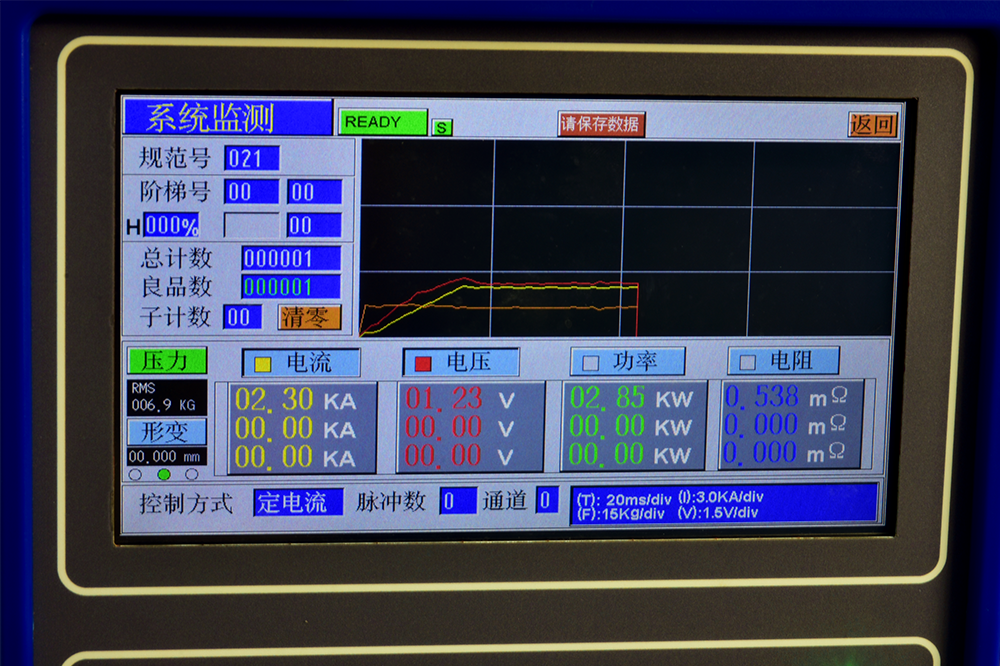

2.可实时监测并显示焊接过程中的电流、电压、功率、电阻的波形和数值，实现焊接品质实时跟踪。

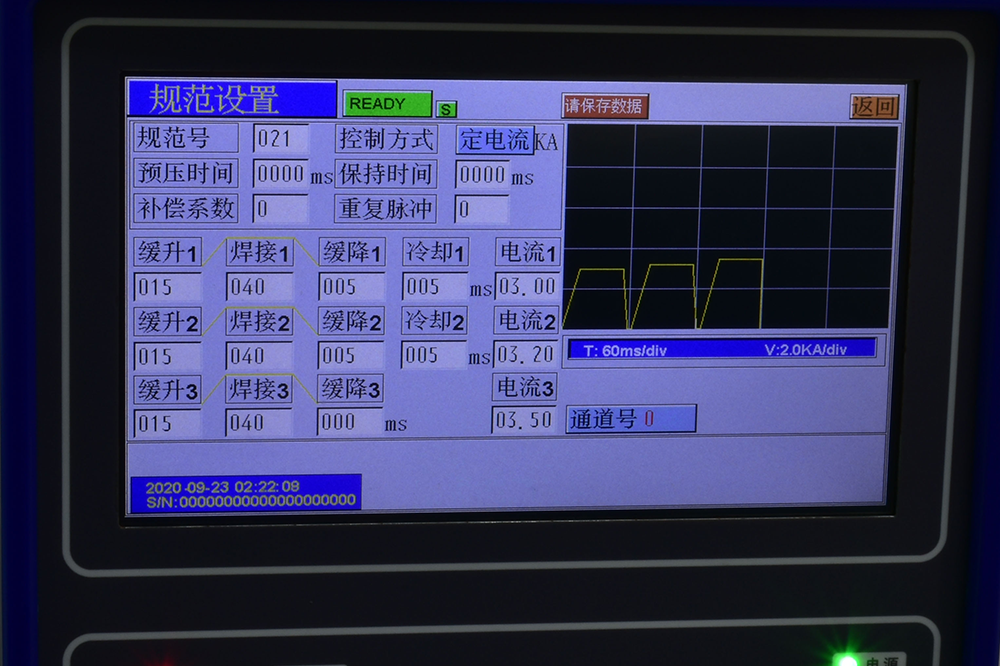

3.三段独立通电设置，每段都有缓升、焊接、缓降、冷却设置，适合各种金属焊接，尤其适合一些比较难焊的黄铜钩子压焊、镀层金属的焊接。
4.可最多连续12次脉冲放电。
5.31组焊接规范存储功能，且内置规范复制功能。
6.电流、电压、功率、电阻上下限监控功能，监控范围可调，可以自动检出不良品。
7.内置焊接计数功能。
8.较强的外部通通讯功能，可很好地搭配自动化生产线。
又力逆变直流点焊电源性能优势：
1.采用带自反馈的PID 智能控制技术，可在焊接过程中对网压波动等各种外部环境因素变化，自动快速地实行调整，电流控制精度达到0.01KA.
2.内置32位高速CPU, 在频率2K~4kHZ时可实现快速闭环反馈控制。
3.高性能抗干扰技术，能适应复杂的工作环境，保证设备长时间稳定运行。
4.具有多种自检保护措施：如过电流监测功能，无通电监测功能，超负载监测功能，温度异常监测功能，自我诊断功能，来保证电源的安全使用。
5.能实现快速焊接，焊点美观，无虚焊，焊接品质一致性好。
又力中频逆变直流电阻焊电源技术参数：
型号 | WIP-40S-03C(A/B) | WIP-55A-03C(A/B) | WIP-70A-03C(A/B) | WIP-100A-03C(A/B) | |||
输入电压 (V) | 3Φ380V±10%,50/60HZ | ||||||
最大输出电流 (A) | 200A | 200A | 200A | 300A | |||
控制频率 | 2k HZ | 2k HZ | 2k HZ | 1kHZ | |||
控制方式 | 1.次级定电流 2.次级定电压 3.次级定功率 4.脉宽比例调节 | ||||||
热量设定 电流: 电压: 功率: 脉宽比例调节: |
0.4~4.00KA ; 0.5~9.99V; 0.3~18.00KW; 0.00%~99.00% |
0.5~5.5KA ; 0.5~9.99V; 0.3~22.00KW; 0.00%~99.00% |
0.7~7.00KA ; 0.5~9.99V; 0.5~29.00KW; 0.00%~99.00% |
1.0~9.99KA ; 0.5~9.99V; 0.5~42.00KW; 0.00%~99.00% | |||
阶升阶降功能 | 有 | ||||||
上下限设置 | Current:0~99.99KA; Voltage:0~99.99V; Power:0~99.99KW; Resistance:0~9.999mΩ | ||||||
波形监测功能 | 有 | ||||||
时间设定 | 预压:0~9999ms; 缓升1,2,3: 0~300ms; 焊接1,2,3: 0~300ms; 缓降 1,2,3: 0~300ms; 冷却 : 0~999ms; 保持: 0~9999ms; 焊接脉冲循环: 0~9 | ||||||
缓升缓降 | 有 | ||||||
焊接规范数 | 32/63 组 | ||||||
通讯 | RS-232/485 | ||||||
冷却方式 | 强制空冷/水冷 | 水冷 | |||||
使用环境 | 温度5-40℃，湿度90%以下（非冷凝环境） | ||||||
尺寸 | 275*200*510 (H*W*L)mm | 275*200*510 (H*W*L)mm | 275*200*510 (H*W*L)mm | 275*200*510 (H*W*L)mm | |||
重量 (kg) | 15kg | 15kg | 16kg | 16.5kg | |||

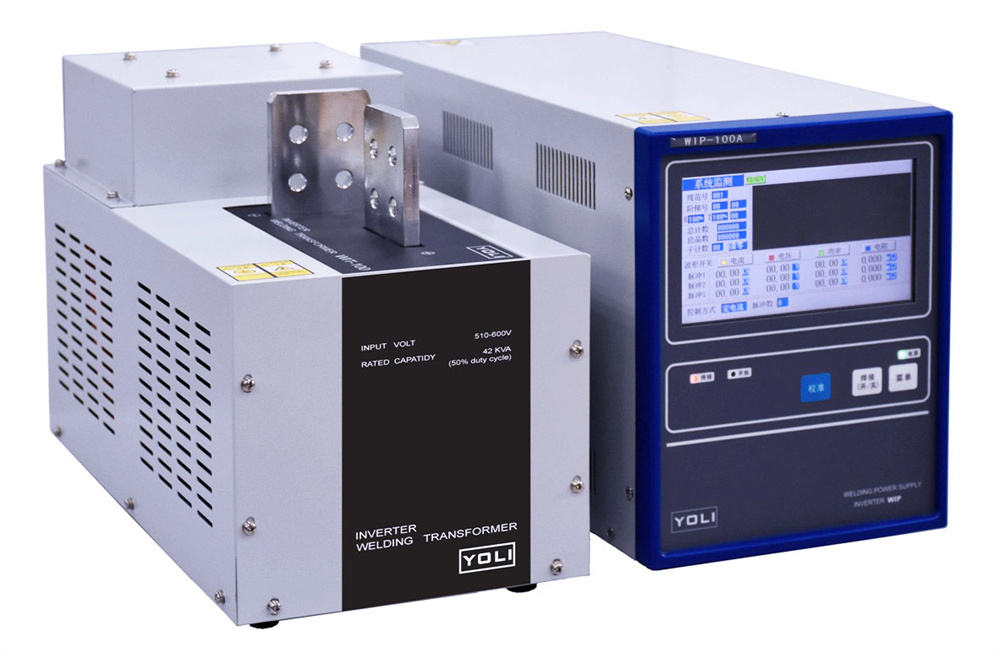

匹配变压器 | WIT-40S(A/B) | WIT-55A(A/B) | WIT-70A(A/B) | WIT-100A(A/B) | |||
最大短路电流 (A) | 4000A(7%) | 5500A(5%) 7000A(3%) | 7000A(5%) 9000A(3%) | 10000A(5%) 13000A(3%) | |||
变压器频率 | 2k HZ | 2k HZ | 2k HZ | 1kHZ | |||
空载电压 | 10.0V | 12.0V | 13.0V | 13.0V | |||
额定功率(kVA) (50%) | 18KVA | 22KVA | 29KVA | 42KVA | |||
冷却方式 | 强制空冷 | 强制空冷/水冷 | 强制空冷/水冷 | 水冷 | |||
保护 | 内置温度保护 | ||||||
使用环境 | 温度5-40℃，湿度90%以下（非冷凝环境） | ||||||
尺寸 (H*W*L) (mm) | 175(H)*200(W)*420(L) mm | 175(H)*200(W)*420(L) mm | 175(H)*200(W)*460(L) mm | 285(H)*210(W)*460(L) mm | |||
重量 (kg) | 17kg | 18kg | 24.5kg | 30kg | |||
又力光电科技有限公司是专业的精密电阻焊点焊机设备生产厂家，公司成立于2010年，一直致力于研发和制造精密焊接领域内的电阻焊设备，主要产品有：中频逆变电阻焊点焊机，晶体管点焊机、电池点焊机、中频逆变直流电阻焊电源、中频逆变直流电阻焊缝焊电源，逆变变压器等。如您对我们产品感兴趣，欢迎来电咨询，联系电话：13916258836（手机）
