经济型WIP-02L系列电阻焊点焊电源

发布日期：2022-09-23 点击：

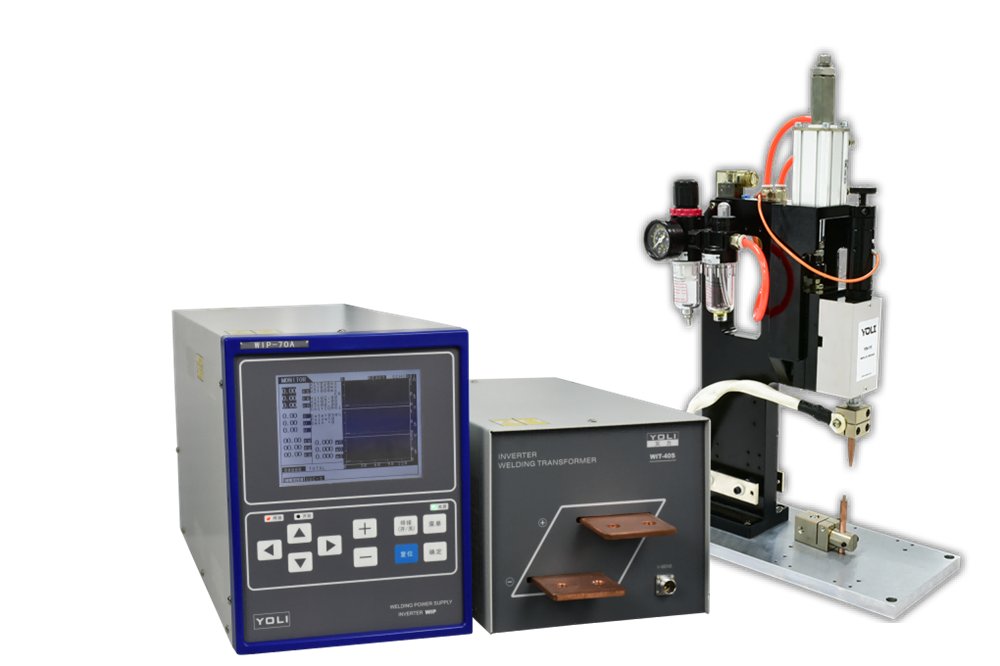

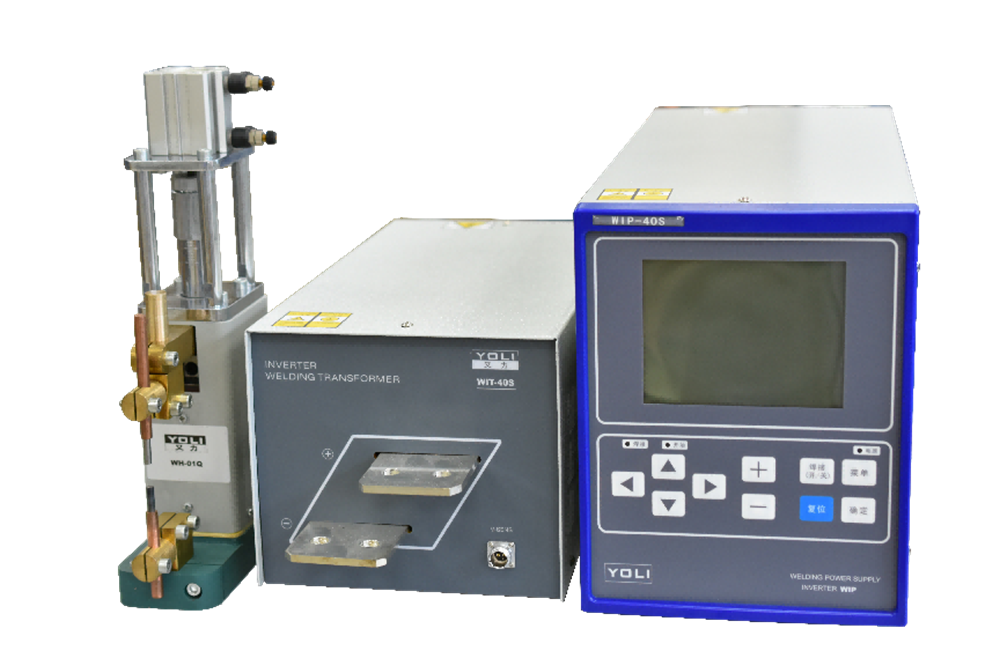

精密中频逆变直流电阻焊点焊电源：

1.LCD 灰白屏显示，操作键盘输入；

2.控制方式：次级定电流、次级定电压、次级定功率，脉宽比例调节；

3.焊接波形、焊接数据实时监控和显示；

4.丰富I/O接口，方便连接外部自动化。

5.内置多种保护功能：

电流、电压、功率上下限监控功能。

规格参数：

电源型号	WIP-40S-02L(A/B)	WIP-55A-02L(A/B)		WIP-70A-02L(A/B)		WIP-100A-02L(A/B)
输入电压 (V)	3Φ380V±10%,50/60HZ
最大输出电流 (A)	200A(5%)	200A(5%)		200A(5%)		300A(5%)
控制频率	2k HZ	2k HZ		2k HZ		1kHZ
控制方式	次级定电流、次级定电压、次级定功率、脉宽比例调节
热量设定电流: 电压: 功率: 脉宽比例调节	0.4~4.00KA ; 0.5~9.99V; 0.3~18.00KW; 0.00%~99.00%	0.5~5.5KA ; 0.5~9.99V; 0.3~22.00KW; 0.00%~99.00%	0.7~7.00KA ; 0.5~9.99V; 0.5~29.00KW; 0.00%~99.00%		1.0~9.99KA ; 0.5~9.99V; 0.5~42.00KW; 0.00%~99.00%
阶升阶降功能	有
上下限监控功能	电流:0~99.99KA; 电压:0~99.99V; 功率:0~99.99KW; 电阻:0~9.999mΩ
波形监测功能	有
时间设定	预压:0~9999ms; 缓升1,2,3: 0~300ms; 焊接1,2,3: 0~300ms; 缓降1,2,3: 0~300ms; 冷却: 0~999ms; 保持: 0~9999ms; 焊接脉冲循环: 0~9
缓升缓降	有
焊接规范	32/63 组
通讯	RS-232/485
冷却方式	强制空冷/水冷					水冷
使用环境	温度5-40℃，湿度90%以下（非冷凝环境）
尺寸	275200510 (HWL)mm	275200510 (HWL)mm		275200510 (HWL)mm		275200510 (HWL)mm
重量 (kg)	15kg	15kg		16kg		16.5kg
匹配变压器	WIT-40S(A/B)	WIT-55A(A/B)		WIT-70A(A/B)		WIT-100A(A/B)
最大短路电流 (A)	4000A(7%)	5500A(5%) 7000A(3%)		7000A(5%) 9000A(3%)		10000A(5%) 13000A(3%)
频率	2k HZ	2k HZ		2k HZ		1kHZ
空载电压	10.0V	12.0V		13.0V		13.0V
额定功率(kVA) (50%)	18KVA	22KVA		29KVA		42KVA
冷切方式	强制空冷/水冷					水冷
保护	内置温度保护
使用环境	温度5-40℃，湿度90%以下（非冷凝环境）
尺寸(mm)	175(H)200(W)420(L) mm	175(H)200(W)420(L) mm		175(H)200(W)460(L) mm		285(H)210(W)460(L) mm
重量(kg)	17kg	18kg		24.5kg		30kg

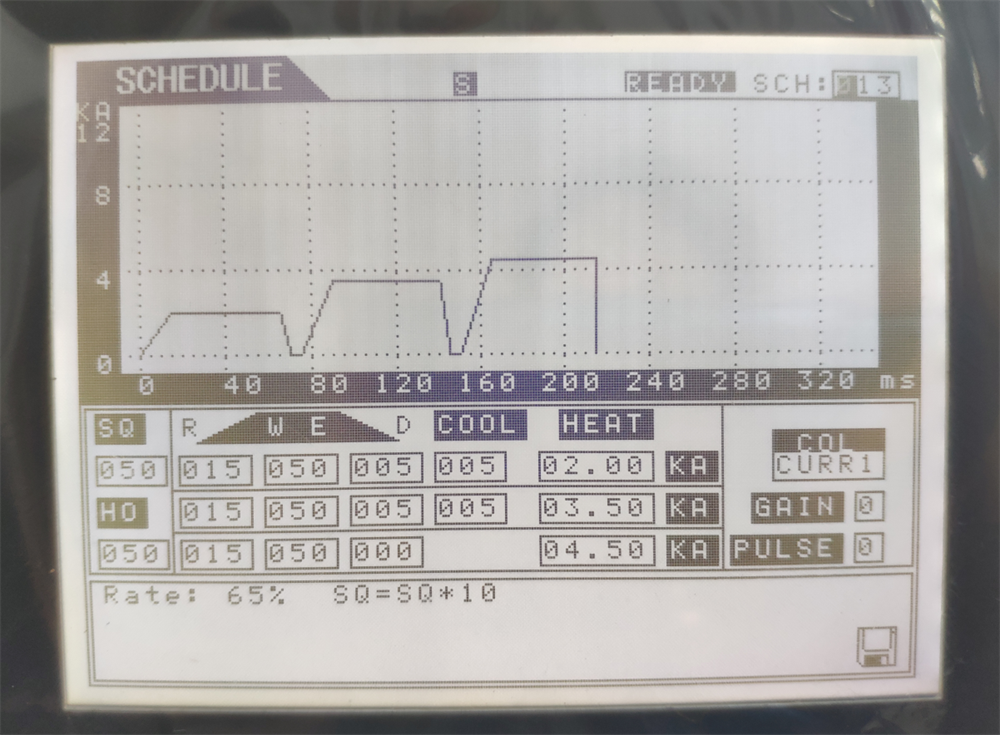

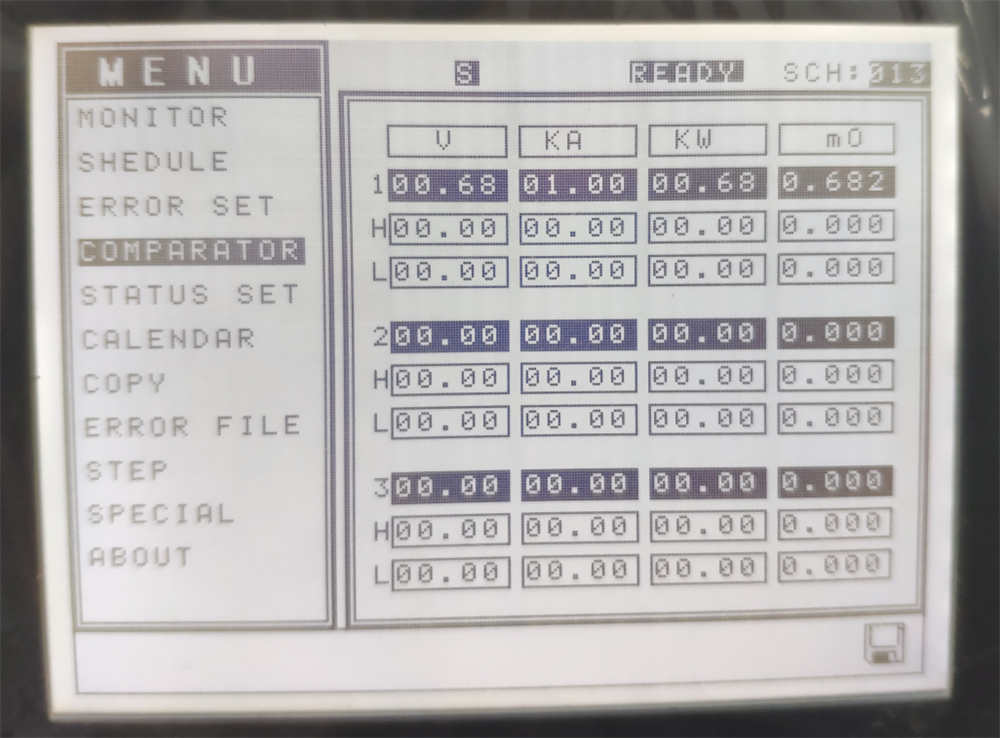

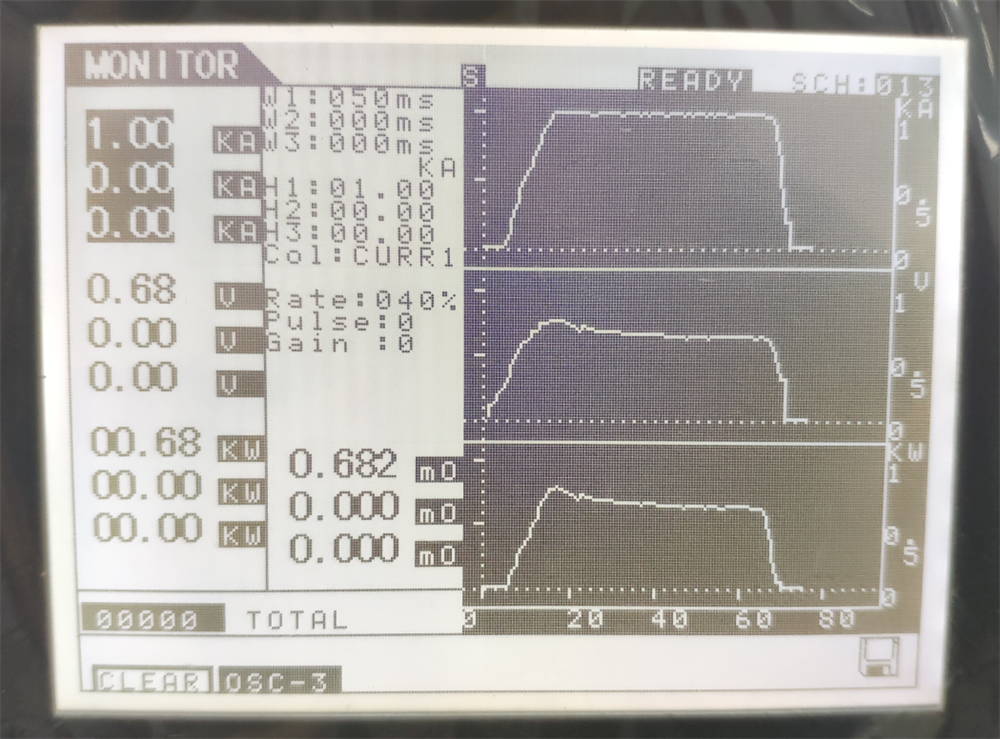

显示界面：

三个焊接放电段，参数独立。焊接工艺参数和波形可以根据工件的特性更准确地进行调整，找到最佳的焊接工艺。

实时电流、电压、功率的焊接波形监测，可有效跟踪焊接质量，分析焊接不良的原因。

电流和电压上下限监控功能，监控范围可调，可自动检测不良品。

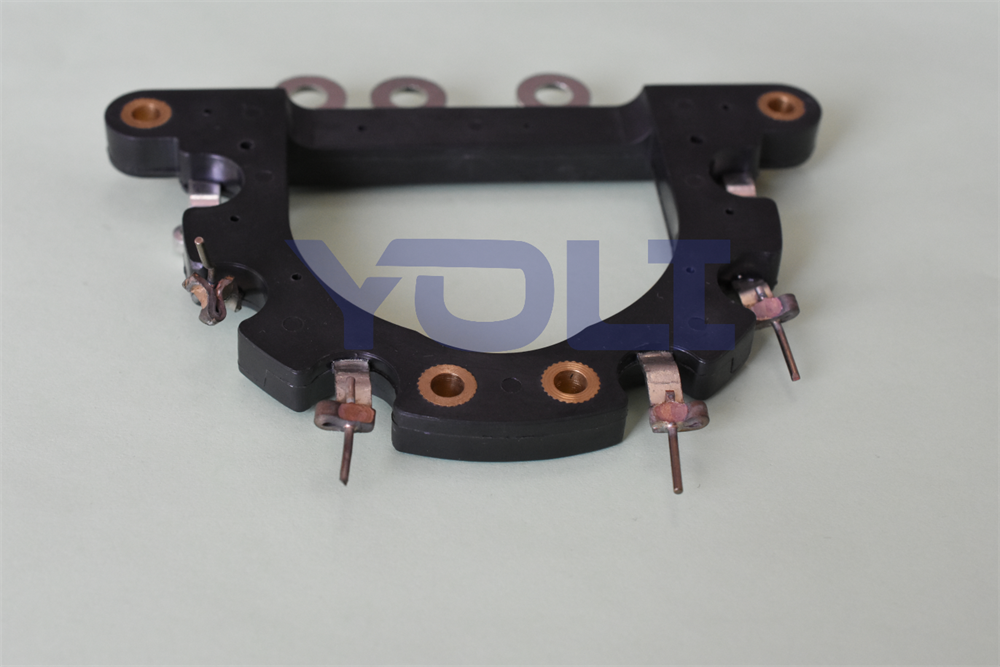

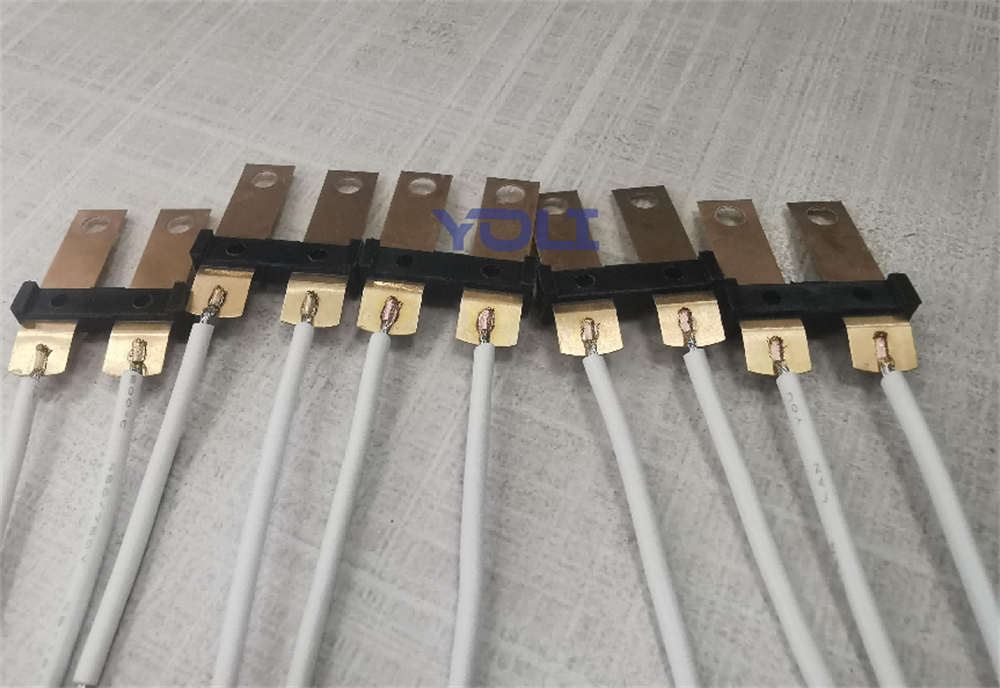

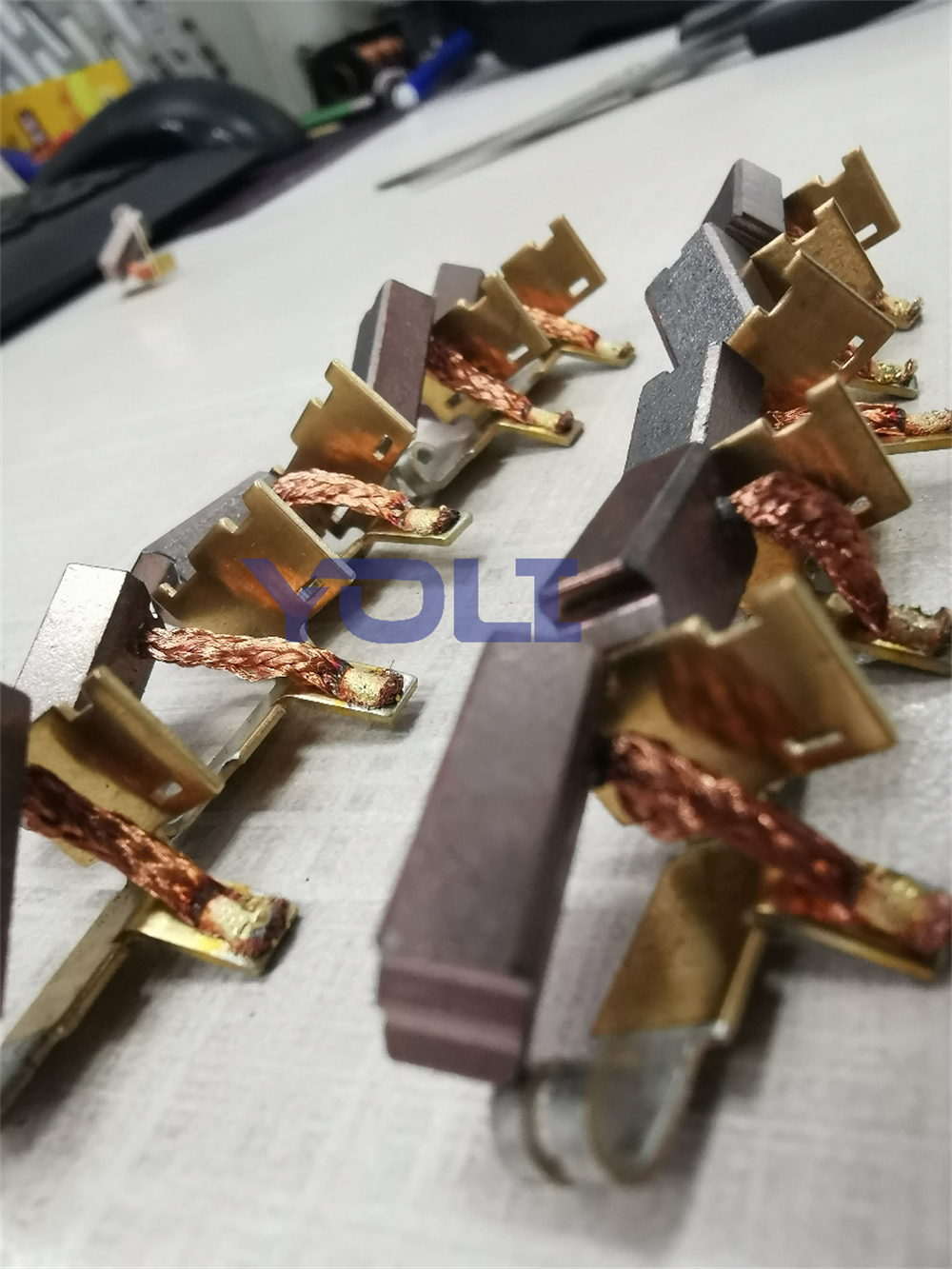

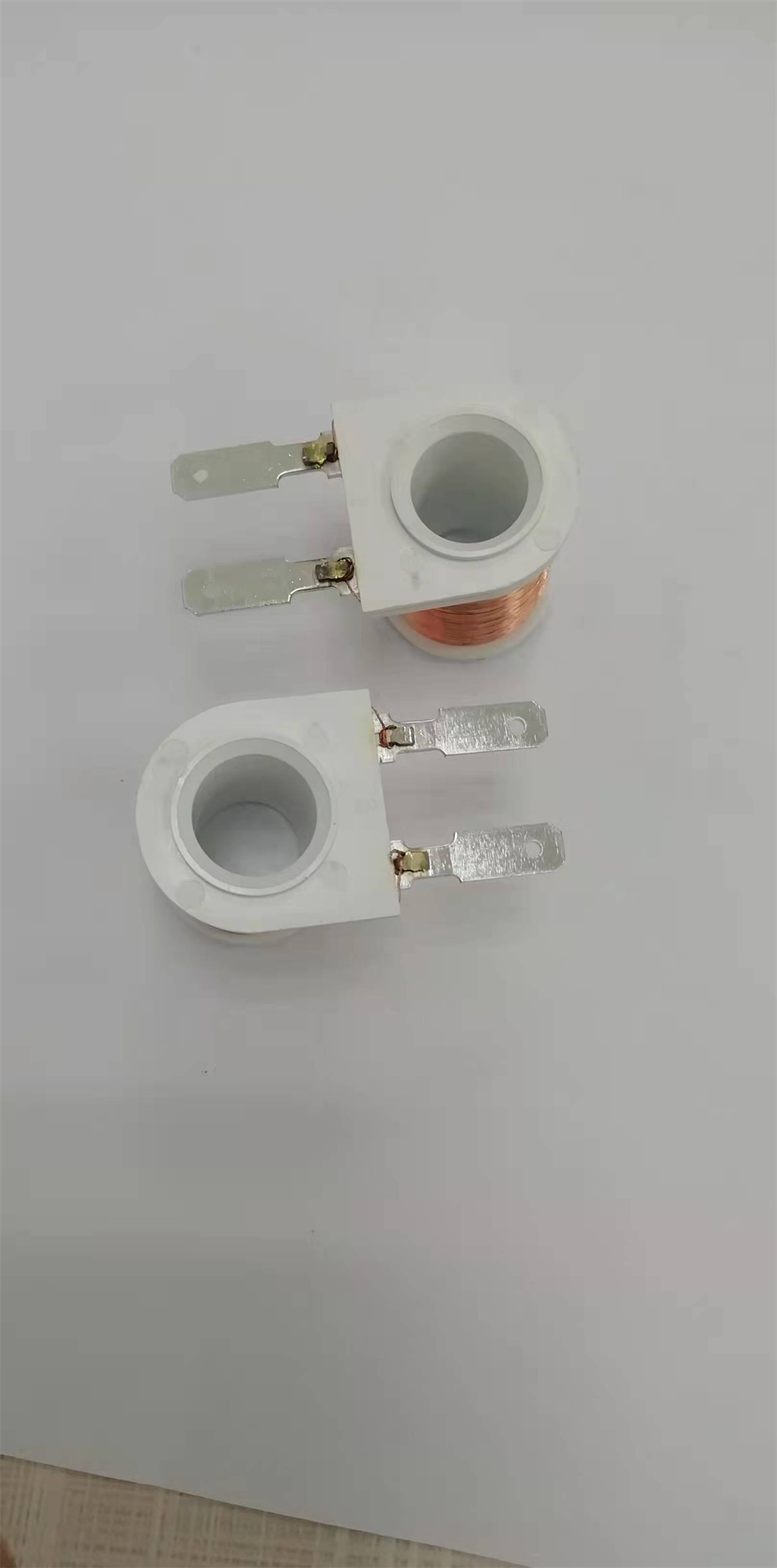

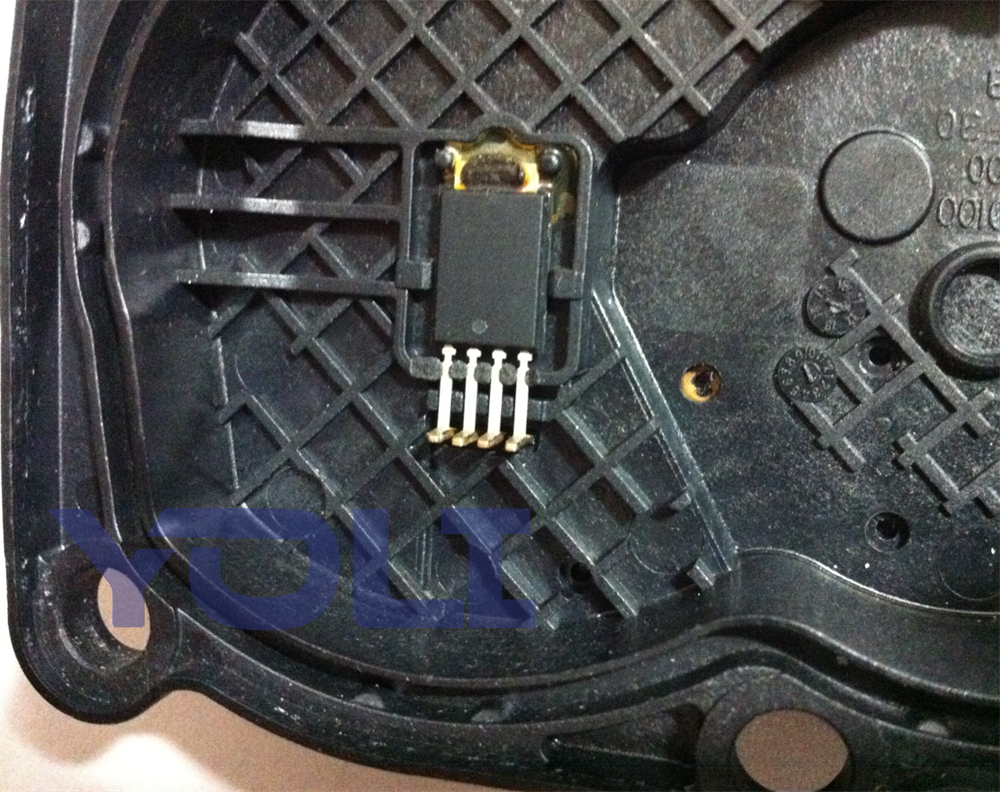

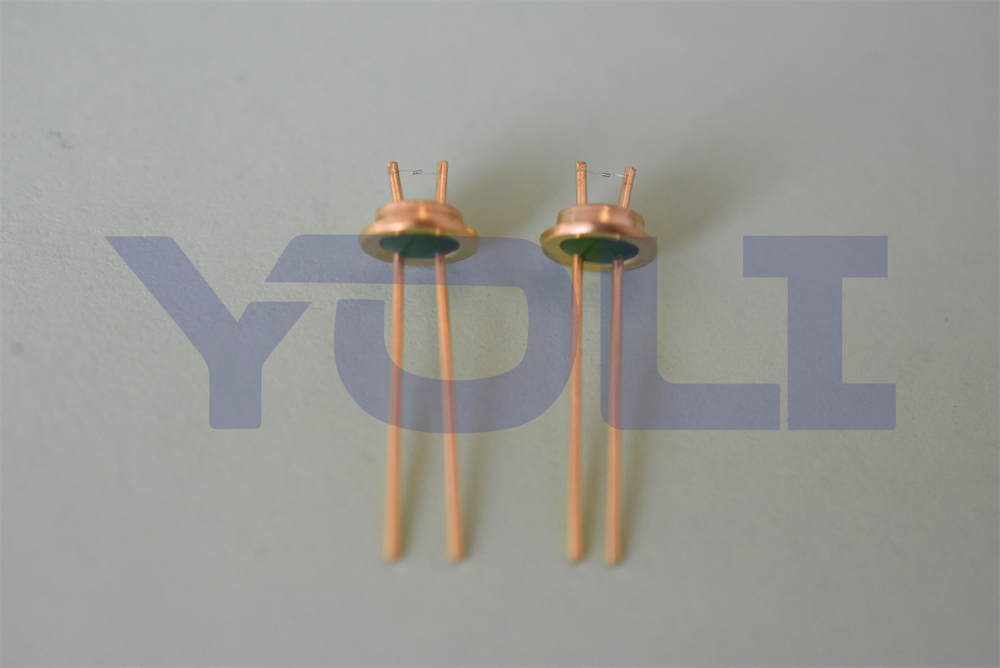

焊接应用：

又力光电科技有限公司是专业的精密电阻焊点焊机设备生产厂家，公司成立于2010年，一直致力于研发和制造精密焊接领域内的电阻焊设备，主要产品有：中频逆变电阻焊点焊机，晶体管点焊机、电池点焊机、中频逆变直流电阻焊电源、中频逆变直流电阻焊缝焊电源，逆变变压器等。如您对我们产品感兴趣，欢迎来电咨询，联系电话：13916258836（手机）

上海又力光电科技有限公司 www.shyoli.cn (专业精密点焊机厂家）
